隔膜泵

所屬類目：動力設備

產品亮點：
行業解決方案
定制方案: 19924223062

隔膜泵種類:

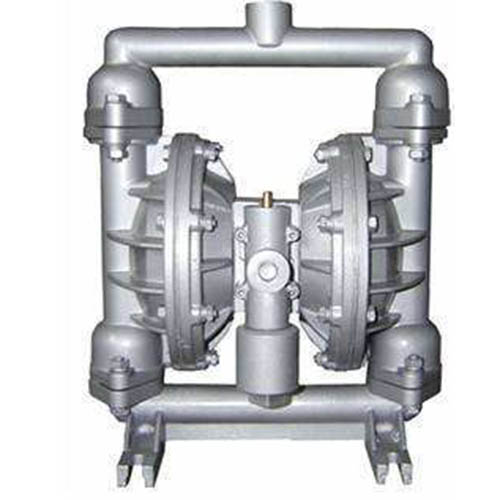

隔膜泵一般分為：氣動隔膜泵和電動隔膜泵。它的組合形式有4種類型：正正（氣關型）、正反（氣開型）、反正（氣開型）、反反（氣關型）。

考慮因素：

1：工藝生產安全；

2：介質的特性；

3：保證產品質量，經濟損失最小。

隔膜泵材質:

氣動隔膜泵其常用的有五種材質：塑料、鋁合金、鑄鐵、不銹鋼、特氟龍。
電動隔膜泵有其中四種材質：塑料、鋁合金、鑄鐵、不銹鋼。隔膜泵膜片根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯等安置在各種特殊場合，用來抽送各種介質以滿足需要。

隔膜泵優勢:

1、無軸封、無泄漏、流道寬敞,所以輸送含顆粒，高粘度〔粘度可達1萬厘泊〕，易揮發和腐蝕性介質時，不會造成環境污染和危害人身安全；

2、無旋轉部件，通過性能好，允許通過最大顆粒直徑達10毫米。液體無剪切流動，泵自身部件磨損小。對輸送物損傷小，可輸送污泥和生命體如小魚苗之類；

3、不需灌引水，自吸能力強，吸程高達7米，長時間干呼吸，對泵不損壞。一旦超負荷，泵便會自動停機，負荷恢復正常時，能自動啟動運行，具有自我保護功能〔電動泵無此功能〕；

4、氣動泵揚程達50米，電動泵達30米，出口壓力最大可達0.6兆帕。電動泵無此功能，進口需裝調節閥控制；

5、氣動泵可以浸沒在介質中工作，無電源通過，安全可靠〔電動泵無此性能〕;

6、氣動泵不需電源，更適合易燃、易爆場合的介質輸送。

氣動泵優勢:

1、壓縮空氣為動力。

2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:

（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出；

（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花；

（3）可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵；

（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送；

（5）流量可調節，可以在物料出口處加裝節流閥來調節流量；

（6）具有自吸的功能；

（7）可以空運行，而不會有危險；

（8）可以潛水工作；

（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的；

（10）沒有復雜的控制系統，沒有電纜、保險絲等；

（11）體積小、重量輕，便于移動；

（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境；

（13）泵始終能保持高效，不會因?yàn)槟p而降低；

（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱；

（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。

電動泵優勢:

1、不需灌引水，自吸能力達7米以上；

2、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過；

3、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，完全可以滿足不同用戶的要求；

4、體積小重量輕：由于采用了行星擺線傳動結構，故使泵型獲得小尺寸如與同類型泵來比較，其體積重量均下降一半左右；

5、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠、電機分為普通式、防爆式、調速式。

流量特性:

隔膜泵的流量特性是指介質流過閥門的相對流量與位移（閥門的相對開度）間的關系，理想流量特性主要有直線、等百分比（對數）、拋物線和快開等4種。常用的理想流量特性只有直線、等百分比（對數）、快開三種。

具體從以下幾方面考慮：

①?gòu)恼{(diào)節系統的調節質量分析并選擇；

②從工藝配管情況考慮；

③從負荷變化情況分析。

隔膜泵如何選型:

閥體類型是隔膜泵選擇中最重要的環節。隔膜泵閥體種類很多:

（1）閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮；

（2）耐磨損性：當流體介質是含有高濃度磨損性顆粒的懸浮液時；

（3）耐腐蝕：由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門；

（4）介質的溫度、壓力：當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

2、隔膜泵選擇:

（1）輸出力的考慮：

執行機構不論是何種類型，其輸出力都是用于克服負荷的有效力（主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有關力的作用）。

（2）執行機構類型的確定。

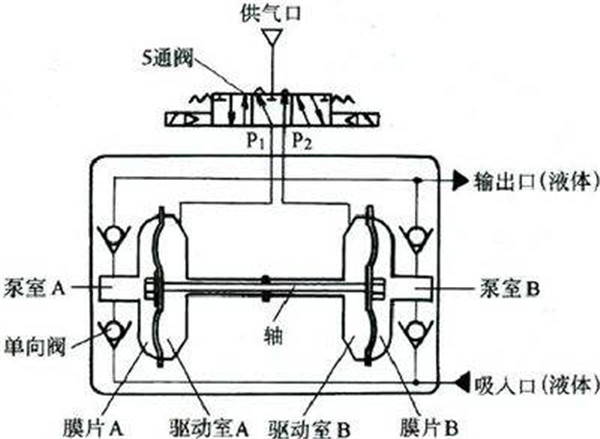

隔膜泵工作原理:

隔膜泵是容積泵中較為特殊的一種形式。它是依靠一個隔膜片的來回鼓動改變工作室容積從而吸入和排出液體的。

氣動隔膜泵主要由傳動部分和隔膜缸頭兩大部分組成。傳動部分是帶動隔膜片來回鼓動的驅動機構，它的傳動形式有機械傳動、液壓傳動和氣壓傳動等，其中應用較為廣泛的是液壓傳動。隔膜泵的工作部分主要由曲柄連桿機構、柱塞、液缸、隔膜、泵體、吸入閥和排出閥等組成，其中，由曲軸連桿，柱塞和液缸構成的驅動機構與往復柱塞泵十分相似。

隔膜泵工作時，曲柄連桿機構在電動機的驅動下，帶動柱塞作往復運動，柱塞的運動通過液缸內的工作液體(一般為油)而傳到隔膜，使隔膜來回鼓動。
