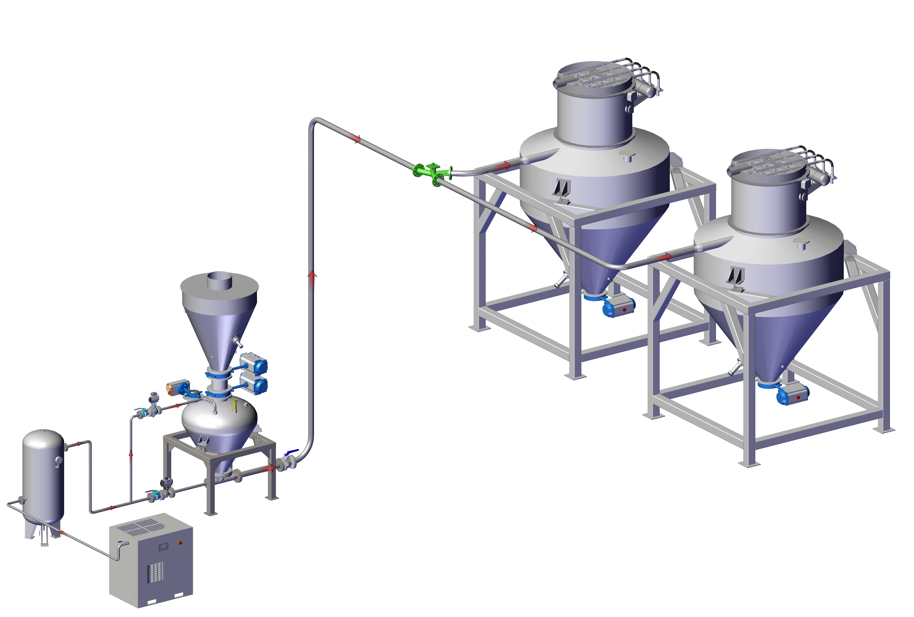

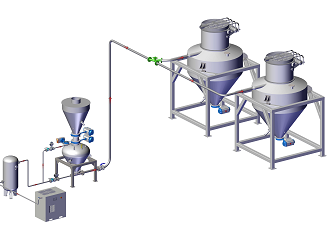

正壓密相氣力輸送系統

基本原理:

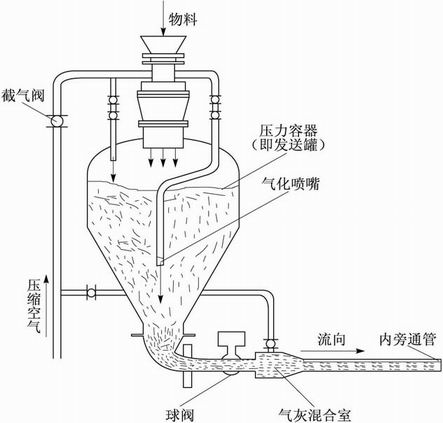

正壓密相氣力輸送系統原理圖

系統特點:

1：較低流速但輸送能力大，對物料品質幾乎無影響;

2：系統具有較高壓力、耗氣量較小;

3：控制系統自動化，對各種電氣元件的要求高;

4：可以多點進料和多點卸料;

5：由于物料輸送速度較低，對管路及物料磨損程度較低;

6：發送罐(也稱倉泵)是壓力容器，為強制性簽定設備;

7：氣源一般為螺桿空壓機，后處理設備必須配套;

8：系統可靠少維修，但對操作技術人員的素質要求高;

9：輸送氣量小，料氣分離容易實現;

10：工作壓力較高，因此可實現長距離的輸送，利用助推器可以實現超長距離輸送。

基本參數:

1.正壓密相動壓式輸送：

空氣速度: 8m/s- 15m/s

輸送能力: 3- 50th

輸送距離: 可達100一1000m

氣源類型: 羅茨風機、空氣壓縮機

2.正壓密相栓塞式輸送：

空氣速度: 4m/s- 12m/s

輸送能力: 2- 20/h

輸送距離: 可達50- 200m

氣源類型: 高壓空氣壓縮機

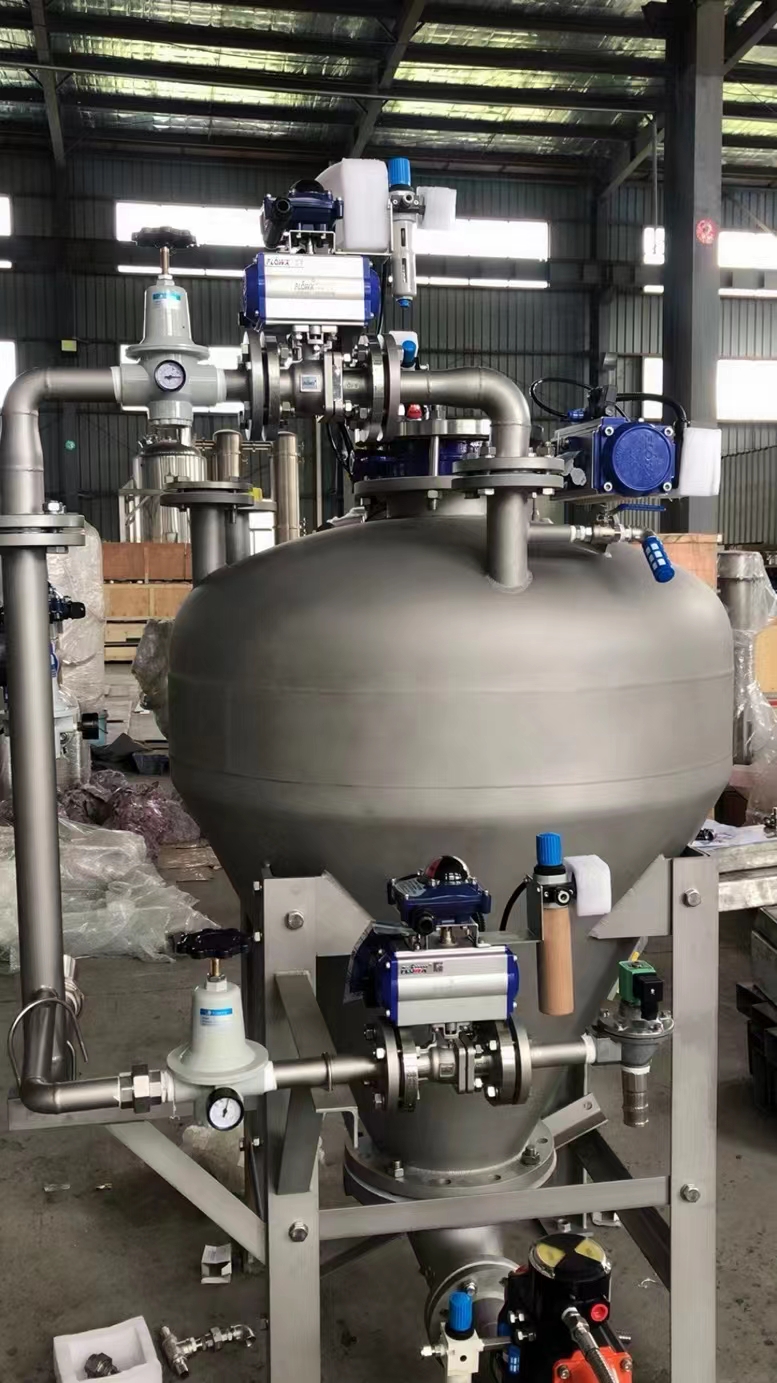

現場圖片:
